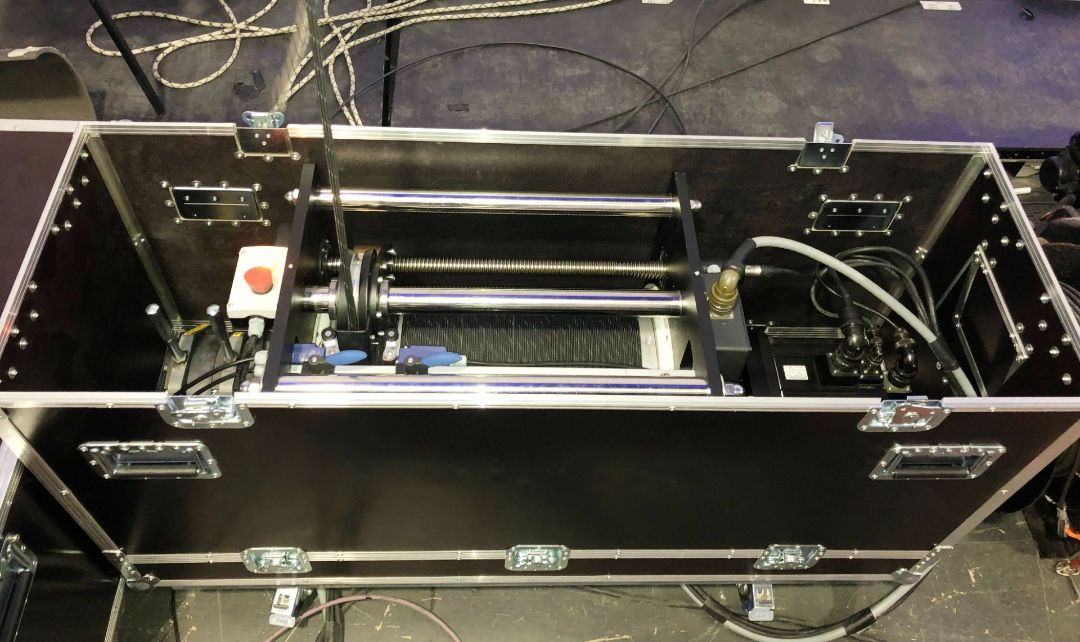

Задача «Тросового Пантографа» – плавно передвигать камеру по вертикали. Камера установлена на дистанционно управляемой поворотной платформе (поворотная 3-х осевая гиростабилизированная голова). Системой осуществляется движение с постоянной или переменной скоростью, как в ручном, так и в программируемом положения режимах, с плавным стартом и остановкой. Одновременно камера под контролем оператора может наклоняться и вращаться во всех направлениях. Камерная голова закреплена на двух тянущих тросах, которые проходят через один или несколько блоков (в зависимости от возможностей монтажа на съемочной площадке). Троса приводятся в действие специальной бесшумной программируемой лебедкой под управлением дольщика, который работает в связке с оператором что обеспечивает художественное и синхронное движение камеры по высоте. Начальная и конечная точки положения камеры могут быть запрограммированы для каждой новой\ конкретной ситуации, так же предусмотрено 3 промежуточных запоминаемых точки, между которыми можно задать повторяемое движение, с заранее выбранной скоростью и ускорением. Конструкция обладает минимальным шумом, позволяющим записывать чистовой звук на съемочной площадке.

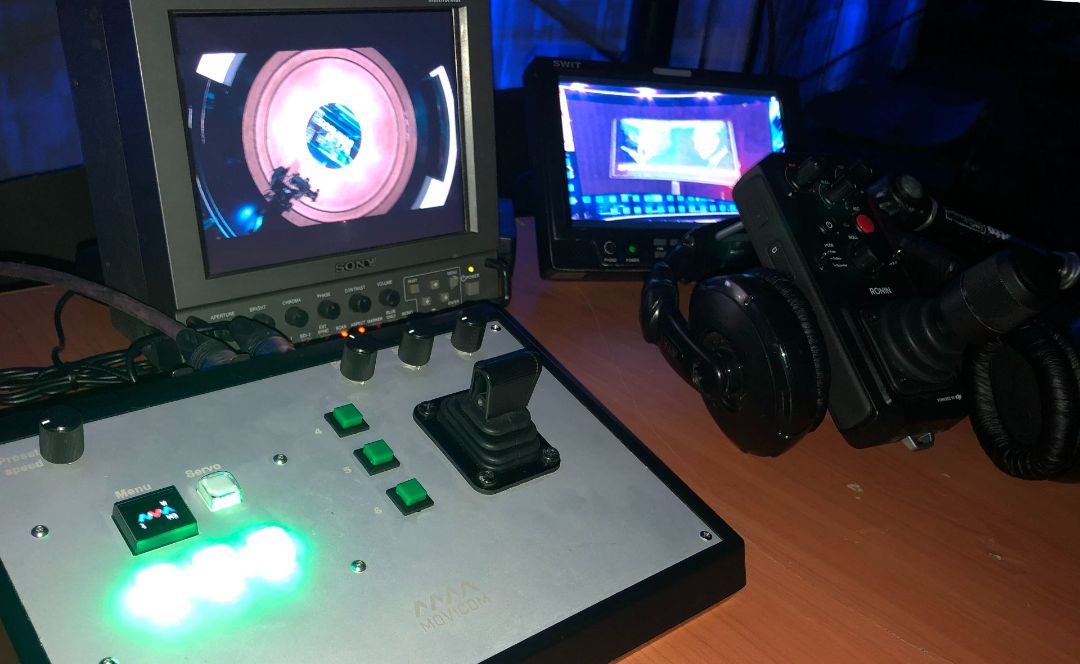

Монтаж тросов системы производится без применения системы блоков типа полиспаст, что ускоряет монтаж и дает системе большую надежность и предсказуемость. Используются легкие синтетические троса диаметром 8 мм, грузоподъемностью 7 тонн и длинной 70 метров. Реальная длинна рабочего прохода\подъема камеры зависит от конкретных задач на съемочной площадке, но не превышает 70 метров. Пульт управления движениями пантографом и движениями камеры может выносится на расстояние до 200 м. от места положения лебедки.

Все троса, блоки-ролики монтажные и крепежные элементы сертифицированы. Предусмотрена кнопка аварийной остановки\торможения системы. При внезапном отключении электропитания лебедка останавливается и фиксируется в текущем положении.

Перед установкой системы необходим заранее, за несколько дней предварительный осмотр места съемок, и минимум один предварительный день монтажа, в том случае если во время осмотра не будет выявлено необходимости в проведении дополнительных работ что может потребовать увеличение дней на специальный монтаж.

• Обслуживающий персонала: 3 чел. (инженер, дольщик, оператор)
• Скорость подъема\опускания: плавно регулируемая в пределах 0,05м/сек до 3 м/сек.
• Выносной пульт: до 200х метров
• Длина подъема: до 70 метров
• Диаметр троса: 8 мм нагрузка на разрыв 7000 кг
• Электропитание стола: с пультами управлением 220 вольт 500 вт. schuko
• Электропитание лебедки: 380 вольт для подключения используется промышленная вилка 3Р+N+Е 32А.
• Диапазон рабочих температур: от -10 до 40 градусов.
