HD-SDI БЕСПРОВОДНАЯ ПЕРЕДАЧА ВИДЕО 250 М
Cypress HD – беспроводная портативная система передачи видеосигнала, способная передавать некомпрессированный видеосигнал Full-HD качества.

Главными особенностями системы являются:
отсутствие задержки и компрессии,
передача метаданных с камеры,
SDI/HDMI входы/выходы,
дальность передачи со штатными 2dBi антеннами - до 250 метров (LOS).
При использовании направленной антенны дальность передачи сигнала может возрастать до 400 метров (LOS).

На дальность передачи более 100метров влияют расположенные объекты и электромагнитная обстановка на территории

Масса передатчика всего 380 грамм.
SDI и HDMI входы позволяют использовать Cypress HD с любой современной камерой.

Общие параметры системы

Разрешение передаваемого видеоизображения
1920 x 1080 пикселей

Сжатие
Uncompressed

Метаданные
Старт/Стоп, Имена файлов

Тип модуляции
OFDM 16QAM

Частотный диапазон
5.1 – 5.9 ГГц

Дальность передачи сигнала
до 300 м

Класс излучения (Class of emission)
X7FXF

Частоты:
5190-5755 МГЦ - ширина занимаемой полосы 20 МГЦ
Шаг сетки частот 40 МГЦ 9 каналов

Каналы Частот:
0 - 5550 МГЦ
1 - 5590 МГЦ
2 - 5630 МГЦ
3 - 5670 МГЦ
4 - 5755 МГЦ по умолчанию на этой
5 - 5190 МГЦ
6 - 5230 МГЦ
7 - 5270 МГЦ
8 - 5310 МГЦ
9 - 5510 МГЦ

Мощность передатчика 67 mw

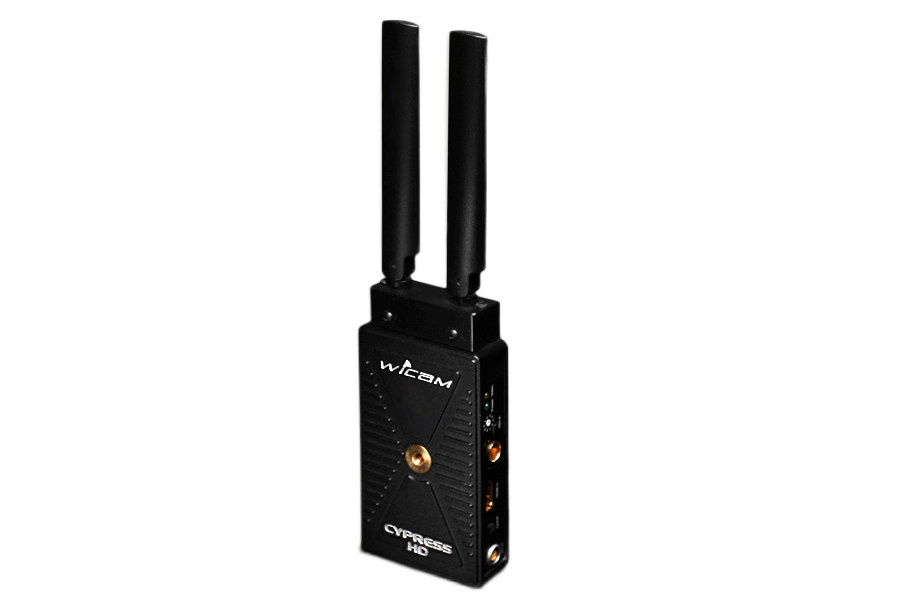

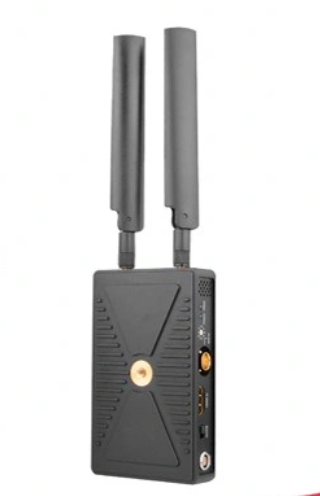

Параметры передатчика

Видеовходы
HD/3G-SDI - SMPTE 259/274/292/296/372/424/425
HDMI 1.3

Поддерживаемые форматы видео
525i, 625i, 720p 50/59.94/60
1080i 50/59.94/60
1080p 23.98/24/25/29.9/30/50/59.94/60

Аудиовход
4 цифровых канала, вложенных по SDI
24 бит, 48 кГц

Мощность
67 mW, 18 dBm

Антенные разъемы
RP-SMA

Аккумуляторный разъем
Sony NP-F

Разъем питания
4 pin LEMO, DC 12 - 16V

Потребляемый ток
≈ 400 мA

Особенности
Бесшумная работа, пассивное охлаждение.

Размеры
120x70x25 мм

Масса
380 г

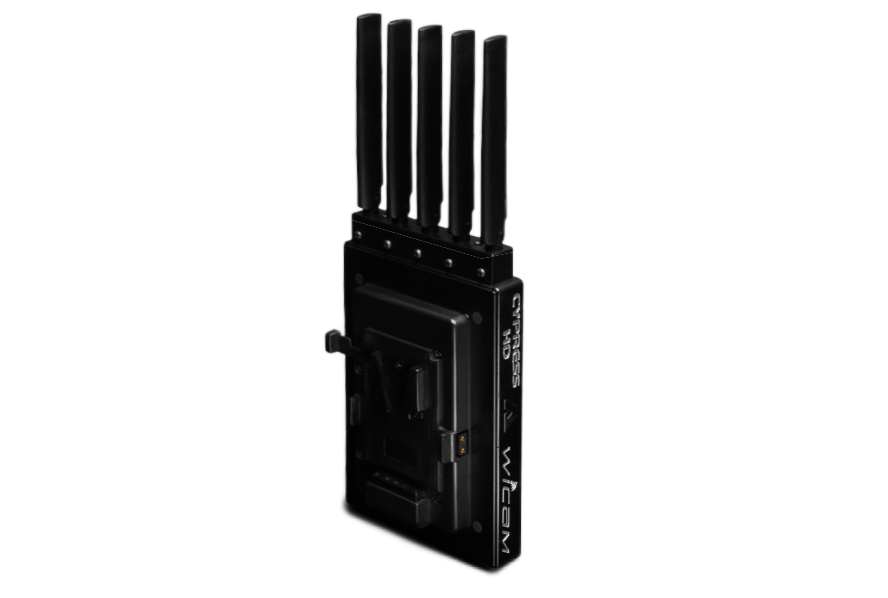

Параметры приемника

Видеовыходы
HD/3G-SDI - SMPTE 259/274/292/296/372/424/425
HDMI 1.3

Аудиовыход
4 цифровых канала, вложенных по SDI
24 бит, 48 кГц

Антенные разъемы
RP-SMA

Аккумуляторный разъем
V-lock

Разъем питания
4 pin LEMO, DC 12-16V

Потребляемый ток
≈ 500 мA

Особенности
Бесшумная работа, пассивное охлаждение, дополнительный разъем V-Lock папа

Размеры
160x110x25 мм

Масса
540 г
